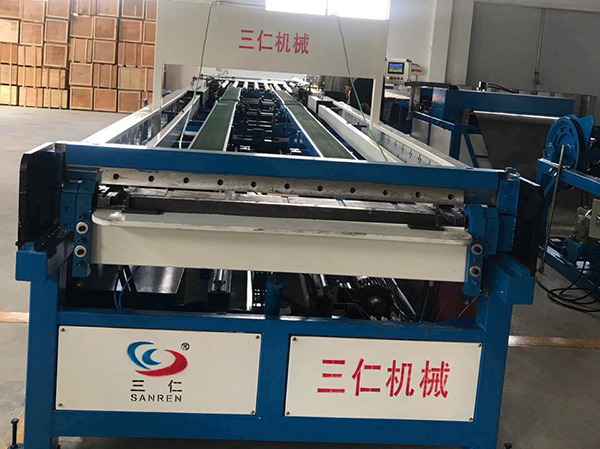

全自动风管生产五线

全自动风管生产五线

主要功能:

开卷校平→压筋→冲尖口和方口→定尺剪断→自动联合咬口→传送平台→双机联动共板法兰(TDF)或者双机联动角铁法兰7mm小直角边成型→机械手送料传送平台全自动折方成型

总体规格

⑴加工材料:普通低碳钢板、镀锌板

⑵加工板厚:0.5-1.2mm

⑶卷料宽度:1250mm

⑷卷料重量:7000公斤

⑸卷料内直径:φ480-610mm

⑹卷料外直径:φ1100mm(最大)

⑺进料运行速度:14m/min(最快)

⑻最长单片风管板料长度:3500mm

⑼最短单片风管板料长度:600mm

⑽板料长度误差范围:±0.5mm

⑾风管折弯误差范围:±2mm

⑿压筋:标准“U”型

⒀控制系统:全电脑数控

⒁主电源:380V,50HZ,3相

⒂液压压力:7-10Mpa(最大14Mpa)

⒃气压压力:0.6-0.8Mpa

⒄线运行方式:直线型

⒅全长:22m

⒆宽度:3.5m(最宽地方)

⒇总功率:约30kw



详细生产线配置

⑴料架:2组(4个料盘)

⑵同步内撑紧料芯:4个

⑶导料架:1个

⑷校平装置(主机集成):1套

⑸压筋装置(主机集成):1套

⑹冲角装置(主机集成):1套

⑺剪板装置(主机集成):1套

⑻启动夹料装置:1套

⑼高速联合咬口平台:1套

⑽送料平台:1套

⑾可调式双机联动共板法兰机:1套

⑿可调式双机联动角铁法兰8mm小直角边成型机:1套

⒀3号伺服机械手送料平台

⒁自动液压折方机(3号送料平台集成)

⒂控制系统:1套

⒃液压系统:1套

装置构造详细说明

⑴整体料架

驱动形式:电动驱动

传动齿轮电机:江苏武进广茂减速机、南京沃尔普电机卷料内径:φ480-610mm内同步撑紧可调

主轴直接:φ102mm(热轧无缝管) 承载重量:8000kg

卷料宽度:1250mm 底座:焊接钢结构数量:2组


⑵进料、校平、压筋、冲角、剪切系统主机结构:整体型材焊接

伺服驱动电机

电机速度控制:伺服驱动器控制长度测量控制:闭环反馈

进料辊数量:2根 校平辊数量:3根 压筋辊数量:2根 编码器轴数量:2根

辊材料:45#钢调质、精磨、镀铬辊直径:90mm

压筋类型:标准“U”型压筋坡度间隔:210mm

冲角装置类型:液压控制模具材质:SKD11

底座:45#钢

模具数量:2套(方口1套、尖口1套) 油缸数量:4个

剪板类型:液压剪板机刀具材质:9CrSi

板厚范围:0.5-1.2mm

⑶1号送料平台驱动形式:气动

工作台:钢结构+动力滚道

⑷高速联合口成型系统 类型:集成伺服送料系统

驱动电机:2.2kw减速马达

齿轮:耐磨、抗冲击、超长寿命辊轮材质:GCr15

结构:焊接钢结构

⑸2号送料平台

驱动形式:1.5kw减速马达工作台:钢结构+动力滚道

⑹TDF双机联动共板法兰机、双机联动角铁法兰8mm小直角边成型机类型:宽度可调电机驱动型

驱动电机:硬齿面齿轮减速机+5.5kw电机宽度调节:手动调节

滚轮数量:15组、8组

辊轮材质:GCr15 结构:型材焊接

⑺3号机械手送料平台

驱动系统:台湾台达伺服电机+高精度行星减速机+精密齿轮齿条机械手形式:气动抓料+SNS夹紧气缸

⑻自动折方系统

折方类型:L型,U型,□型

最小□型折方尺寸:220x220mm 压紧折弯:液压

结构:型材焊接

⑼电脑控制系统

日本三菱PLC数控系统驱动程序:自主研发

⑽液压系统

液压元件:台湾金油顺+长江液压齿轮泵液压压力:7-10kw

油泵电机:3.75kw + 3.75kw

液压油:46#抗磨液压油200kg(用户自备)

⑾气路系统

气源:空压机(用户自备) 压力:0.6-0.8Mpa

用气量:大于0.6m³/min

气阀气缸:台湾亚德克及SNS
