全自动风管生产三线

详细介绍

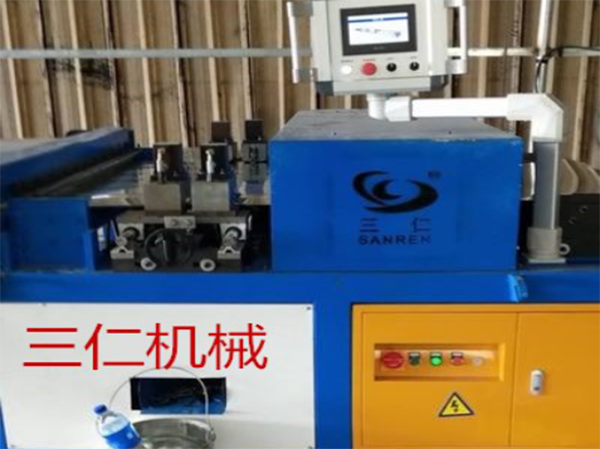

全自动风管生产三线

全自动风管生产三线

主要功能:

开卷校平→压筋→冲尖口和方口→定尺剪断→定尺折边

总体规格总体规格

加工材料:普通低碳钢板、镀锌板加工板厚:0.5-1.2mm

卷料宽度:1250mm 卷料重量:3000公斤

卷料内直径:φ480-610mm

卷料外直径:φ1100mm(最大) 进料运行速度:14m/min(最快) 板料长度误差范围:±0.5mm

压筋:标准“U”型

控制系统:全电脑数控

主电源:380V,50HZ,3相

液压压力:7-10Mpa(最大14Mpa) 全长:5m

宽度:2m(最宽地方) 总功率:约8.5kw

详细生产线配置

⑴料架:1组(2个料盘)

⑵同步内撑紧料芯:2个

⑶导料架:1个

⑷校平装置(主机集成):1套

⑸压筋装置(主机集成):1套

⑹冲角装置(主机集成):1套

⑺剪板装置(主机集成):1套

⑻折边装置:1套

装置构造详细说明

⑴整体料架

驱动形式:电动驱动

传动齿轮电机:江苏武进广茂减速机、南京沃尔普电机卷料内径:φ480-610mm内同步撑紧可调

主轴直接:φ102mm(热轧无缝管) 承载重量:8000kg

卷料宽度:1250mm 底座:焊接钢结构数量:1组



⑵进料、校平、压筋、冲角、剪切折边系统主机结构:整体型材焊接

伺服驱动电机

电机速度控制:伺服驱动器控制长度测量控制:闭环反馈



进料辊数量:2根 校平辊数量:3根 压筋辊数量:2根 编码器轴数量:2根

辊材料:45#钢调质、精磨、镀铬辊直径:82mm

压筋类型:标准“U”型压筋坡度间隔:210mm

冲角装置类型:液压控制模具材质:SKD11

底座:45#钢

模具数量:2套(方口1套、尖口1套) 油缸数量:4个

剪板类型:液压剪板机刀具材质:9CrSi

板厚范围:0.5-1.2mm



电脑控制系统

日本三菱PLC数控系统驱动程序:自主研发



液压系统

液压元件:台湾金油顺+长江液压齿轮泵液压压力:7-10kw

油泵电机:4kw

液压油:46#抗磨液压油80kg(用户自备)
